LED电源的组成

LED灯具都需要有个驱动电源，而电源的好坏会直接影响灯具的寿命，今天我们就聊一聊LED驱动电源。

什么是LED驱动电源？

LED驱动电源：将电源供应转换为特定的电压电流，以驱动LED发光的电压转换器。

通常情况下，LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等；输出

则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED驱动电源的分类LED电源驱动模式可分为两大类型：

1、恒定电流类型：

恒流驱动电路输出的电流是恒定的，而输出的直流电压随负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻

值越大，输出电压越高。

① 流驱动电路驱动LED较为理想，但相对价格较高；

②恒流回路不怕负载短路，但严禁负载开路；

③应注意所使用最大承受电流及电压值，它限制了LED的使用数量。

2、稳压电流类型：

当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化。

①稳压电路不怕负载开路，但负载严禁短路。

②整流电压的变化会影响LED的亮度。

③要每个串驱动LED显示均匀亮度，添加适当的电阻即可。

1、电磁滤波器

主要作用是滤除外界的突发脉冲和高频干扰，另一方也会减少开关电源本身对外界的电磁干扰。

2、整流滤波电路

交流转（脉冲）直流必须经过一个整流滤波电路。最常见的就是由四个二极管和两个滤波电容组成的桥式滤波电路。

3、电源的保护器

散布在PCB上的压敏电阻，其作用是对电源提供保护。它的原理和家里的保险丝类似，使用自我熔断方式切断电流。

4、开关电压器和开关三极管

在电源中，变压器是将高压转换为低压，供PC使用。开关三极管是电源的中心枢纽，它将转换后的高压直流输送到开关变压器上进行降

压。

5、保护电路

电源内部的保护电路负责启动电源并进行电压/电流的监控和调整，同时在出现短路、断路、过压、过流、 欠压、 欠流等情况的时候进行

自动保护。

6、PFC电路部分

在国家强制实施的3C认证中，要求电源内部必须增加一个功率囚素校正电路， 以减少开关电源对外部电网的干扰，这就是现在电源内部

的PFC电路。

7、散热部分和其他电路

电源的转换效率不能达到100%，部分能量转化为热量。电源散热主要通过散热片和功率管配合进行。

LED驱动电源的选择

选择LED驱动电源的类型要考虑几个因素。

1、考虑电源应用运行的环境。是应用在室内还是室外？电源是否需要防水或需要特殊的IP等级？

2、要定义整体功率要求。单个灯具可能只需要一个小的电源，但一个复杂的系统可能需要提供数百瓦的电源。

3、是否还需其他功能？例如，电源是否需要在简单的恒压模式还是恒流模式下工作，应用是否需要调光？以及认证要求和其他。

LED驱动电源的鉴别

如何识别LED电源品质的好坏，下面简单介绍下：

第一：驱动芯片

驱动电源的核心就是IC，IC的好坏直接影响整个电源，控制芯片可视为电源的大脑中枢。

第二：变压器

变压器决定功率、耐温等，组成变压器的核心是磁芯和线包。

第三：电解电容和贴片陶瓷电容

输入输出电解电容的品质和寿命对电源的寿命影响很大，要非常重视。

第四：电源产品的电路设计和焊接工艺

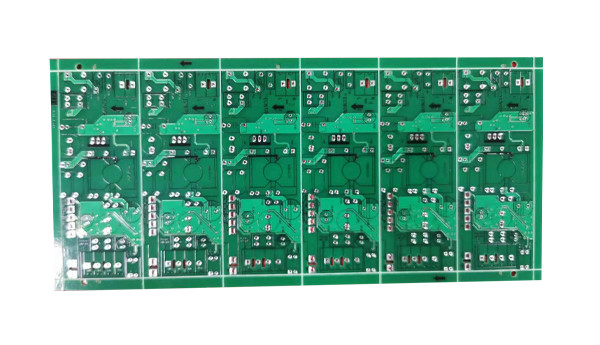

LED驱动电源PCB板图

抛开专业的角度，可以通过一些直观的办法来分辨，如元件布局是否整齐、大方、有序、焊点亮净挺拔。机械化生产的波峰焊工艺品质好

于手工焊接

第五：电源产品的批量检测和老化

物料和生产工艺控制的再好的电源产品，需要检测老化。通过整个批次的电源的老化和高温房的高温抽检，来检测这个批次电源的品质稳

定性和物料是否有安全隐患。

以EUCHIPSLED驱动电源为例，来看下EUCHIPS是如何保证每一个电源产品的质量：

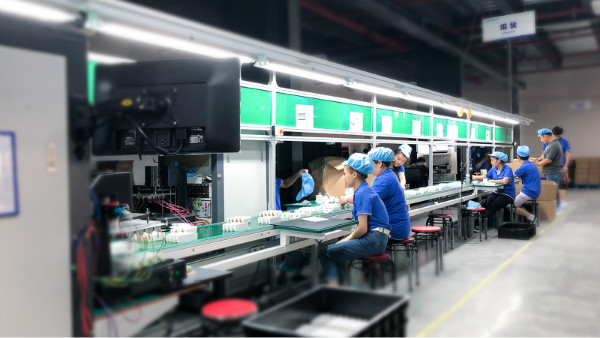

1、环球全自动插件机：将插件物料自动插入PCB，准确，高效。

2、PCB板自动锡膏印刷机：将锡膏印刷在PCB板上为SMT贴片机做准备。

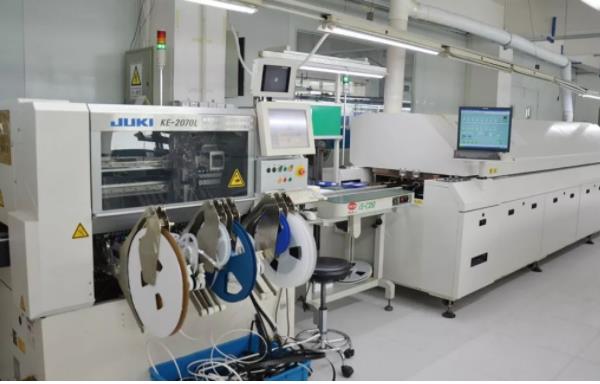

3、4台JUKI SMT贴片机，2台松下NPM高速SMT贴片机

4、产品出厂前会经过严格的老化测试，确保每一个产品都能稳定工作。

5、全自动AOI视觉检查，确保每一颗物料没有错误使用，以及物料和PCB板焊点无缺失、少锡和漏焊。

6、两条DIP产线，6个ATE测试仪器。
