轻松了解0-10V调光要点

Hi，好久不见，

　　前段时间Boss给我发了个微信，

Boss要我讲0-10v调光的相关知识，

　　我想我还是安静的看会书，

　　赶紧查一查0-10v调光的相关资料吧。

好了，搬好小板凳，

　　我们要开始上课了。

0-10v调光又分为：0/1-10v，PWM，可调电阻调光。

　　0/1-10v调光原理：

　　电源设计带有控制芯片，在接0-10V或者1-10v的调光器时，通过0/1-10V电压变化，改变电源输出电流。就像这样：

当0/1-10V调光器调大最大10V时，灯具满亮度输出。当0-10V调光器调制到0时，关闭灯具输出。

　　0-10v和1-10v调光的区别：灯具的启亮和关断电压不同，0-10V调光在0.3V时启亮，低于0.3V关闭灯具输出; 1-10V调光在

0.7~0.8V启亮，信号低于0.6V关闭灯具输出。

　　PWM调光原理：

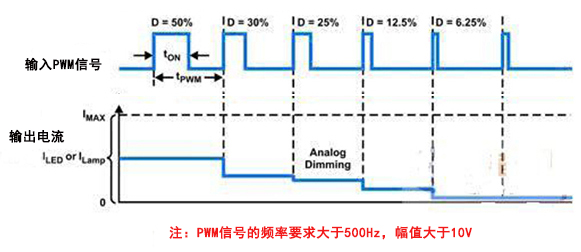

脉宽调制(PWM)调光：要求PWM信号的频率要求大于500Hz，幅值大于10V。通过用改变脉冲宽度的方法，来改变其亮度。下图

表示这种输入PWM信号和输出电流示意图：

　　可调电阻：

　　可调电阻，又称为电位器调光。顾名思义，就不多解释了。

　　好了，讲了那么多理论。

下面重点来了，

　　我要说的干货就是，

　　0-10v调光在实际中的运用。

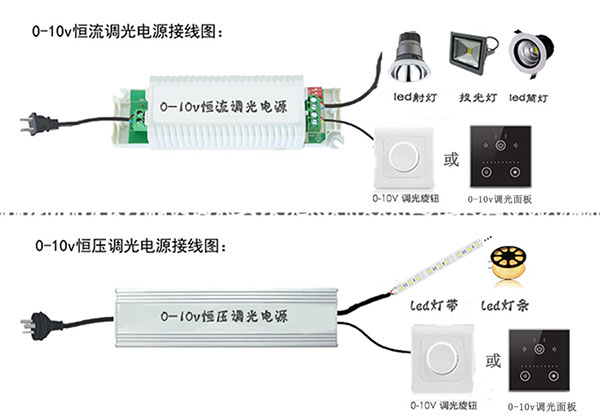

　　EUCHIPS的0-10v调光电源又分为恒流和恒压调光电源。

恒流0-10v调光电源：多级电流，宽电压输入，高效率，调光曲线平滑无闪烁。主要用于led恒流射灯、筒灯、面板灯等灯具调

光。

　　恒压0-10v调光电源：设置短路、过载、过压等保护功能，支持定制调光曲线，改善调光效果，应用比较广泛。主要应用于灯带、

灯条，MR16等led灯具亮度调节。

0-10v调光电源的优点在于应用简单、兼容性好、精度高，且调光效果好。

　　0-10V调光电源的缺点：施工要求高，需要单独布信号线，在调光系统里无法实现单灯控制。

　　当然了，

　　具体选哪一种调光方式的，

　　还是要根据灯具参数和照明设计要求来决定的，

　　我在下一节中再来讲讲。

　　好了，

　　今天的小讲堂到此结束，
