dmx512控制器与控制系统的实现知识

dmx512控制器以及dmx灯光控制系统在照明领域的应用已经越来越广泛了。舞台灯光控制、户外景观照明控制、建筑外立面照明控制等等

场合都可以看到dmx控制器相关设备的应用。因为dmx技术越来越成熟、控制效果稳定可靠，国内也有很多研发、生产dmx灯光控制器的企业和

厂家，如上海EUCHIPSEUCHIPS，就是一家“元老级”的dmx控制系统开发企业，有着十几年的历史。下面我们简单了解一下dmx512控制器及控

制系统的实现。

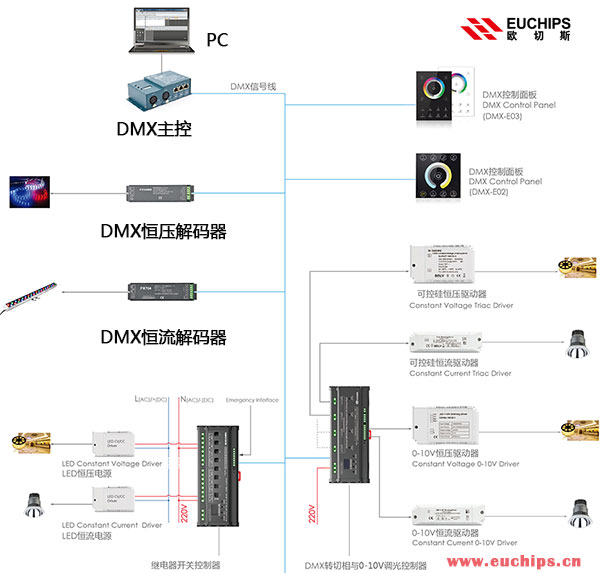

　　一般典型的DMX控制系统都是由PC主机连接DMX主控进行配置，通过DMX主控输出到dmx512控制器，从而控制连接到dmx控制器产品上

的rgb/rgbw的灯带或灯条的颜色和动态效果的实现。

dmx控制系统的系统硬件主要分几大模块：CPU模块、RGBW模块、无线接收模块、RJ485模块、按键模块以及软件实现模块等。

　　CPU模块是系统的主要部分，由CPU控制完成系统的全部功能，本系统采用单片机作为控制器。RGBW模块块由CPU的PWM模块控制，实

现对LED RGB全彩灯的控制，以实现不同的色彩显示方案。如一个简单结构的模块电路，可以将对应的RGBW四路输出分别接在CPU的四个

PWM输出I/O管脚，由PWM模块输出相应的脉冲波形，以控制4个MOS管的打开和关断，从而得到不同的色彩方案。无线接收模块用于接收来

自配套的无线遥控器的控制信号，以方便用户进行相关参数的设定和测试。如EUCHIPSdmx恒压解码器系列的产品多数支持无线要控制来设置产品

的地址参数。RS-485接收模块用于实现DMX512协议，DMX512协议使用的物理层接口即为RS-485接口。按键模块是为了帮助设备进行必要的

参数设置，所以也是设备的重要组成部分，一般来说设备的选择都是以简洁性为主，这样的设计能够很好的辅助设备进行必要的使用，便于不同

的设备进行使用，同时操作性上也有不少的改观。软件实现模块，一般每家DMX控制系统研发企业都有自己主控配套的控制软件，方便编辑效

果，控制dmx512控制器设备实现不同的灯光效果。

　　dmx512控制器能够实现数字方式控制LED灯具，配合其它设备可以组成完整的DMX控制系统，在建筑装饰工程中也有很多精彩的应用。不

仅仅在国外，EUCHIPS的dmx控制器产品在国内的也越来越受客户的欢迎。
